RU带安装孔型

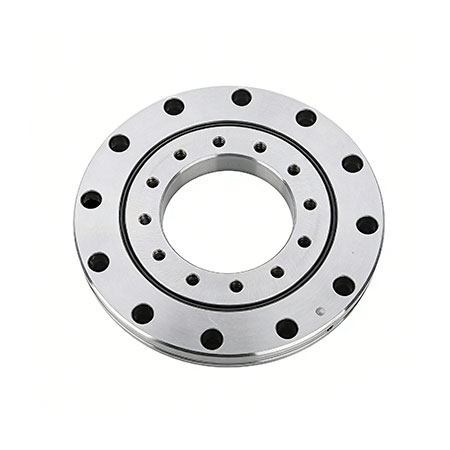

RU3515X
内外圈整体，带安装孔，由于内外圈都有安装孔，安装时不需要固定法兰和支撑座，另外因为内外圈都是整体结构，安装时对性能基本不会有任何影响，因此能够获得稳定的旋转精度和扭矩，适用于内圈或外圈旋转的场合。为了适应人形机器人等行业的小型化需求，开发了超小型和超薄型RU型产品，孔径最小下探至8mm，厚度薄至5mm。
×
| 开式 |
RU3515X
|
|
|---|---|---|
| 密封型 |
RU3515XUU
|
|
| d |
35
mm
|
内径 |
| D |
95
mm
|
外径 |
| B |
15
mm
|
厚度 |
| r1(min) |
0.6
|
|
| r2(min) |
0.6
|
|
| 滚柱节圆直径 |
66=RU66
|
dp |
| 润滑孔 |
3.1
|
d1 |
| 额定动载荷 |
17.3
|
Cr |
| 额定静载荷 |
20.9
|
KN |
| 安装孔关系尺寸(mm) |
45
|
PCD1 |
| 内置安装孔 |
8-M4通孔，均等配置
|
|
| PCD2 |
83
|
|
| 外置安装孔 |
8-φ4.5通孔，均等配置 φ8深沉孔深度4.4
|
|
| 安装尺寸（mm） |
56
|
ds |
| 安装尺寸（mm） |
74
|
Dh |
| 重量 |
0.66
kg
|
